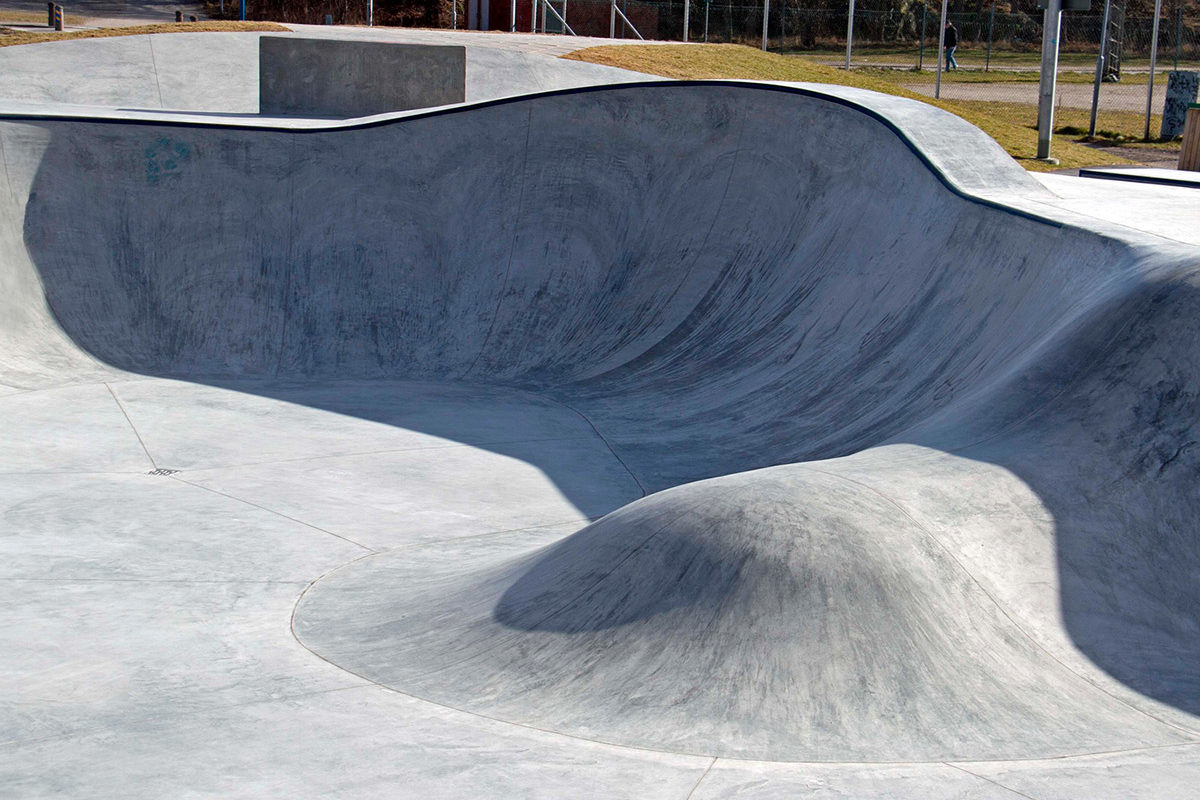

Skatepark Nynäshamn: sjöbotten blir poolbotten

Sjöbotten blir poolbotten

Problemställning vid skatepark Nynäshamn: gammal sjöbotten med lera

Fakta om projektet

Projekt: Structor Mark Stockholm
Entreprenör: Stadsmiljöavdelningen i Nynäshamns kommun, Artisan Skateparks
Volym: 480 m³

omfattar cirka 900 m2 och var i grunden ett medborgarförslag, som förverkligades genom ett samarbete mellan Nynäshamns kommun och skateboard-föreningarna Stockholm Suburban Surfers och Sub Surfers Nynäshamn.

Det fanns från början intentioner att bygga bostäder i stadsdelen Estö i Nynäshamns kommun. Men markförhållandena med gammal sjöbotten och lera bedömdes alltför komplicerade varför kommunen istället avsatte området för friluftsaktiviteter med bland

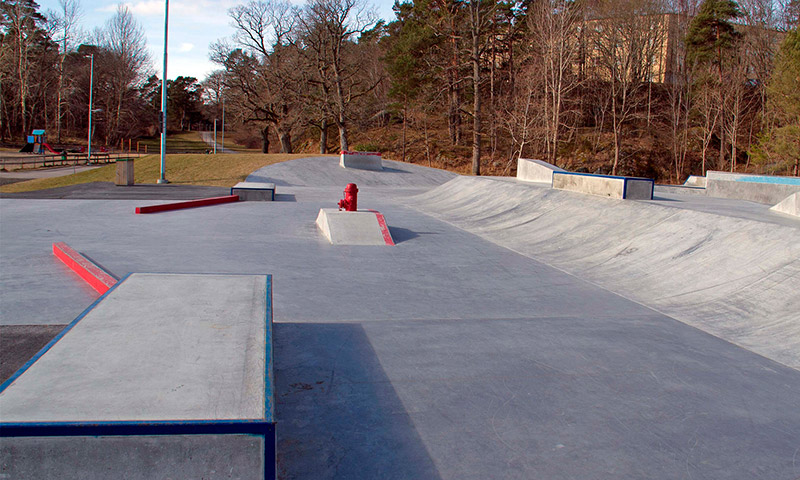

Projektet, som inleddes i februari 2014 och invigdes i november samma år, kan beskrivas i tre etapper. Den första utgjordes av en geoteknisk undersökning under våren och följdes av en markentreprenad under juni och juli. I den tredje fasen medverkade specialister från USA med kompetens inom design och byggnation av skateparker och pooler. (Den ovanliga kombinationen förklaras av att poolerna konverteras till sk Bowl för skateboardåkning i andra länder utom säsong .)

Mikael Larsson, entreprenadingenjör på Stadsmiljöavdelningen i Nynäshamns kommun, har varit arbetsledare och delvis projektledare för skateparken tillsammans med Arne Persson. Kollegan Tom Lillhannus har svarat för 3D-projektering/modulering/kontroller.

, Geotekniken var det stora problemet att lösa. Komplicerade markförhållanden med mycket lera ledde till en geoteknisk undersökning, som utfördes av

. Resultatet blev två alternativa lösningar; pålning eller skumglas, säger Mikael Larsson.

, Vi valde det senare beroende bl a på att tidplanen för projektet var snäv. Med skumglasalternativet kunde vi genomföra markentreprenaden i egen regi, det var viktigt.

Nynäshamns kommun svarade för ledningsschakt, dag- och dräneringsledningar samt schaktbotten med ovanpåliggande geotextil och skumglas. Utsättning och schaktning var en minst sagt avancerad uppgift som löstes via en 3D-modulerad schaktplan applicerad i en grävmaskin med laser.

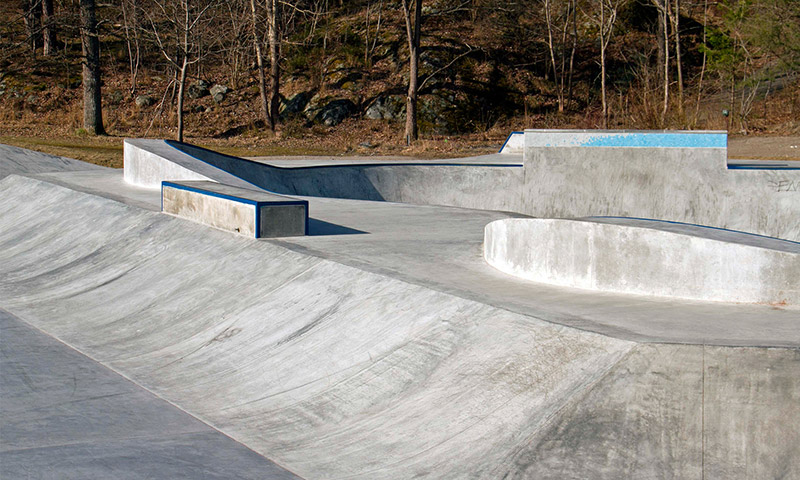

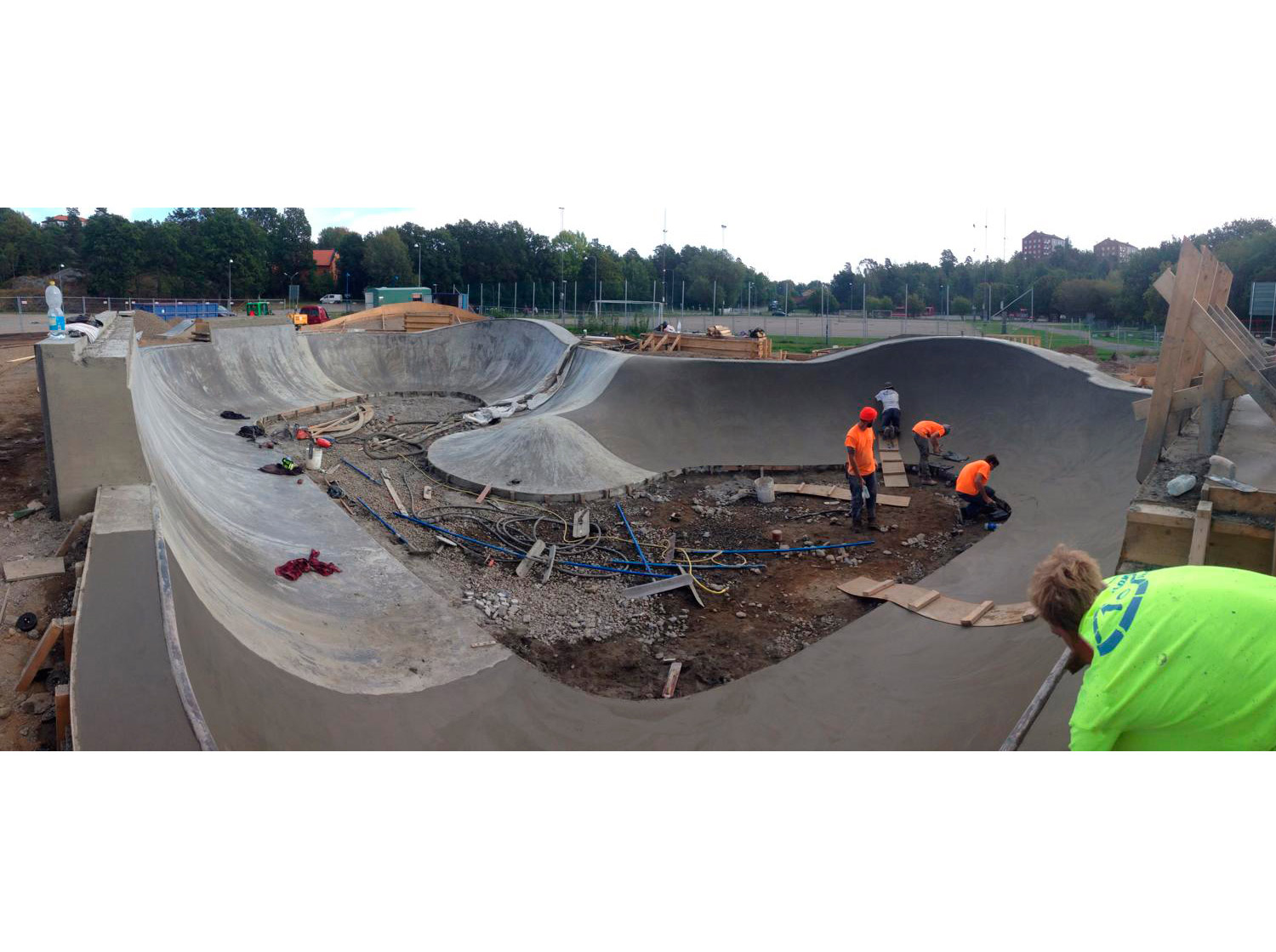

Därefter slutjusterade specialisterna från USA radier och kurvor med minigrävare innan form- och armeringsarbetena tog vid.

Hur ser Mikael på att använda och hantera skumglas specifikt i det här projektet, och allmänt i markentreprenader?
